本實用新型涉及一種汽車電源，特別指的是一種汽車應急啟動電源。

背景技術：

　　現有的應急啟動電源雖然種類很多，但是這些應急啟動電源體積較大，不便攜帶，也不能用于照明。

技術實現要素：

　　為了解決以上技術中存在的問題，本實用新型提供一種體積小，具有應急啟動、照明和對外充電的移動電源。

　　本實用新型包括底殼，與底殼相扣合的面殼，安裝在底殼與面殼扣合體內部右邊的可充電電池，以及安裝在底殼與面殼扣合體內部左邊的PCB板。

　　所述底殼1的左端底部設置有顯示屏窗口。

　　所述面殼的左端頂部設置有LED燈孔，其左端側面設置有第一USB輸出接口窗口和第二USB輸出接口窗口以及充電輸入接口窗口。

　　所述PCB板的正面包括設置在其上部中間的第一USB輸出接口和第二USB輸出接口，設置在第二USB輸出接口右邊的充電輸入接口，設置在充電輸入接口下部的脈寬調制器，設置在脈寬調制器下部的精密電阻，設置在脈寬調制器左邊的充電控制IC，設置在充電控制IC左邊的主控MCU，設置在主控MCU左邊的LED燈，設置在LED燈左邊的供電電阻。

　　所述PCB板的背面中部設置有顯示屏，在顯示屏的左邊設置有按鍵，在顯示屏的左邊上部設置有降壓IC，在降壓IC的左邊設置有降壓電感，在顯示屏的左邊底部設置有電池連接器。

　　所述顯示屏安裝在顯示屏窗口內。

　　所述第一USB輸出接口和第二USB輸出接口分別安裝在第一USB輸出接口窗口和第二USB輸出接口窗口內。

　　所述充電輸入接口安裝在充電輸入接口窗口內。

　　所述LED燈安裝在LED燈孔內，在所述LED燈孔的上部安裝有燈蓋。

　　所述LED燈與PCB板的照明電路電連接，所述可充電電池2與PCB板的充電電路和放電電路電連接，所述顯示屏410與PCB板的的顯示電路電連接。

　　本實用新型的有益效果是其結構簡單，體積小巧，便于攜帶，可以用來應急照明，為車輛的晚上維修提供方便；也可以用來應急啟動汽車。

附圖說明

下面結合附圖對本實用新型作進一步的說明。

圖1是本實用新型的效果圖。

圖2是本實用新型的結構爆炸圖。

圖3是本實用新型PCB板正面結構圖。

圖4是本實用新型PCB板背面結構圖。

具體實施方式

如圖1所示，本實用新型是一種汽車應急啟動電源。

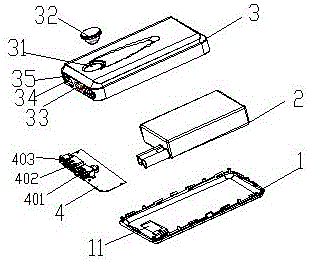

　　如圖2所示，本實用新型包括底殼1，與底殼1相扣合的面殼3，安裝在底殼1與面殼3扣合體內部右邊的可充電電池2，以及安裝在底殼1與面殼3扣合體內部左邊的PCB板4。所述底殼1的左端底部設置有顯示屏窗口11。所述面殼3的左端頂部設置有LED燈孔31，其左端側面設置有第一USB輸出接口窗口33和第二USB輸出接口窗口34以及充電輸入接口窗口35。

　　如圖3所示，所述PCB板4的正面包括設置在其上部中間的第一USB輸出接口401和第二USB輸出接口402，設置在第二USB輸出接口402右邊的充電輸入接口403，設置在充電輸入接口403下部的脈寬調制器405，設置在脈寬調制器405下部的精密電阻406，設置在脈寬調制器405左邊的充電控制IC407，設置在充電控制IC407左邊的主控MCU404，設置在主控MCU404左邊的LED燈408，設置在LED燈408左邊的供電電阻409。

　　如圖4所示，所述PCB板4的背面中部設置有顯示屏410，在顯示屏410的右邊設置有按鍵411，在顯示屏410的右邊上部設置有降壓IC414，在降壓IC414的右邊設置有降壓電感413，在顯示屏410的右下部設置有電池連接器412。所述顯示屏410安裝在顯示屏窗口11內，所述第一USB輸出接口401和第二USB輸出接口402分別安裝在第一USB輸出接口窗口33和第二USB輸出接口窗口34內，所述充電輸入接口403安裝在充電輸入接口窗口35內，所述LED燈408安裝在LED燈孔31內，在所述LED燈孔31的上部安裝有燈蓋32。

技術特征：

　　1.一種多功能汽車應急啟動電源，包括底殼，與底殼相扣合的面殼，安裝在底殼與面殼扣合體內部右邊的可充電電池，以及安裝在底殼與面殼扣合體內部左邊的PCB板，其特征是所述PCB板的正面包括設置在其上部中間的第一USB輸出接口和第二USB輸出接口，設置在第二USB輸出接口右邊的充電輸入接口，設置在充電輸入接口下部的脈寬調制器，設置在脈寬調制器下部的精密電阻，設置在脈寬調制器左邊的充電控制IC，設置在充電控制IC左邊的主控MCU，設置在主控MCU左邊的LED燈，設置在LED燈左邊的供電電阻。

　　2.根據權利要求1所述的一種多功能汽車應急啟動電源，其特征是所述PCB板的背面中部設置有顯示屏，在顯示屏的左邊設置有按鍵，在顯示屏的左邊上部設置有降壓IC，在降壓IC的左邊設置有降壓電感，在顯示屏的左邊底部設置有電池連接器。

　　3.根據權利要求2所述的一種多功能汽車應急啟動電源，其特征是所述底殼的左端底部設置有顯示屏窗口。

　　4.根據權利要求1所述的一種多功能汽車應急啟動電源，其特征是所述面殼的左端頂部設置有LED燈孔，其左端側面設置有第一USB輸出接口窗口和第二USB輸出接口窗口以及充電輸入接口窗口。

　　5.根據權利要求2所述的一種多功能汽車應急啟動電源，其特征是所述顯示屏安裝在顯示屏窗口內。

　　6.根據權利要求1或4所述的一種多功能汽車應急啟動電源，其特征是所述第一USB輸出接口和第二USB輸出接口分別安裝在第一USB輸出接口窗口和第二USB輸出接口窗口內。

　　7.根據權利要求1或4所述的一種多功能汽車應急啟動電源，其特征所述充電輸入接口安裝在充電輸入接口窗口內。

　　8.根據權利要求1所述的一種多功能汽車應急啟動電源，其特征所述LED燈安裝在LED燈孔內，在所述LED燈孔的上部安裝有燈蓋。

技術總結

　　一種多功能汽車應急啟動電源，包括底殼，與底殼相扣合的面殼，安裝在底殼與面殼扣合體內部右邊的可充電電池，以及安裝在底殼與面殼扣合體內部左邊的PCB板，所述PCB板的正面包括設置在其上部中間的第一USB輸出接口和第二USB輸出接口，設置在第二USB輸出接口右邊的充電輸入接口，設置在充電輸入接口下部的脈寬調制器，設置在脈寬調制器下部的精密電阻，設置在脈寬調制器左邊的充電控制IC，設置在充電控制IC左邊的主控MCU，設置在主控MCU左邊的LED燈，設置在LED燈左邊的供電電阻，所述PCB板的背面中部設置有顯示屏，在顯示屏的左邊設置有按鍵，在顯示屏的左邊上部設置有降壓IC，在降壓IC的左邊設置有降壓電感，在顯示屏的左邊底部設置有電池連接器。
